ANTENAS

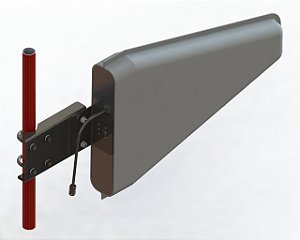

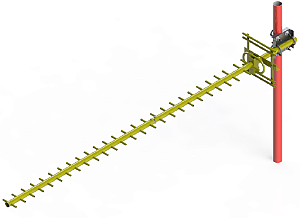

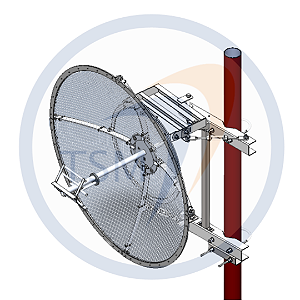

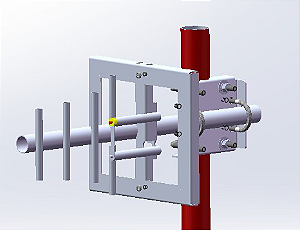

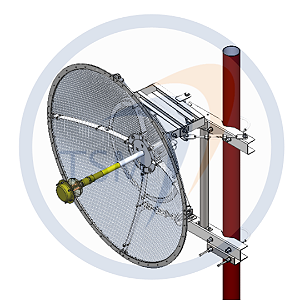

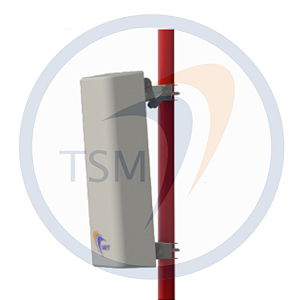

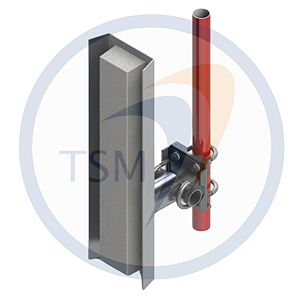

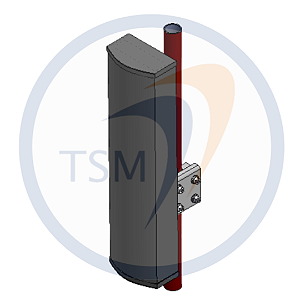

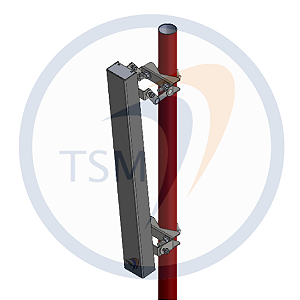

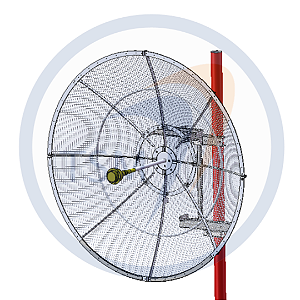

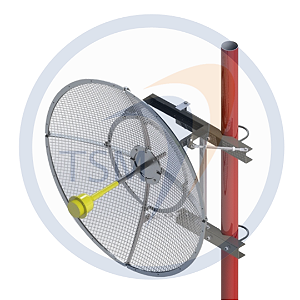

ANTENAS Pode-se definir uma antena como qualquer dispositivo que transmite e recebe ondas eletromagnéticas. Esta atua como um transdutor entre o meio irradiado (espaço) e o meio guiado (cabo coaxial, guia de onda). Por um lado a antena recebe a energia eletromagnética da linha de transmissão e transforma em energia capaz de se propagar no espaço. Essa energia pode ser direcionada para uma região do espaço. Dependendo dessa distribuição a antena vai ser classificada dentro de uma família (yagi, painel setorial, parabólica...). Por outro lado, a antena recebe a energia disponível no espaço e a transforma em energia capaz de se propagar numa linha de transmissão. PRINCÍPIO DE FUNCIONAMENTO A abertura de uma LT que transporta uma onda eletromagnética guiada provoca o aparecimento de linhas de campo magnético e elétricovariáveis capaz de se propagar no espaço. PARÂMETROS Os parâmetros das antenas podem ser divididos em dois grandes grupos: PARÂMETROS DE TRANSMISSÃO: Diz respeito à forma que a antena distribui a energia irradiada no espaço: Diagrama de irradiação, diretividade. PARÂMETROS DE REFLEXÂO: Diz respeito à capacidade da antena absorver e re-irradiar a energia a ela enviada: Impedância, ROE, Perda de Retorno. DIAGRAMA DE IRRADIAÇÃO Indica a distribuição no espaço da energia irradiada pela antena. O diagrama é tridimensional, ou seja, uma antena vai irradiar para todas as direções do espaço. Entretanto a energia estará sendo irradiada com intensidades diferentes para cada sentido (não confundir diagrama tridimensional com omnidirecional). Representações: 3D, Planos E, H (retangular, polar.) Os diagramas de irradiação dos planos E e H da antena são, na verdade, cortes do diagrama 3D. Estes cortes contêm, em ambos, a direção de propagação, além dos vetores campo elétrico (plano E) e campo magnético (plano H). A representação retangular é utilizada para antenas com feixe mais estreito (por exemplo, antenas parabólicas). Cabe ressaltar a diferença entre planos E, H e planos horizontal (azimute) e vertical. Por exemplo, para um painel setorial o plano horizontal (azimute) representará: o plano H se a antena é de polarização vertical e plano E se a antena é de polarização horizontal.
